Secuencia constructiva

1 - Equipos y Herramientas.

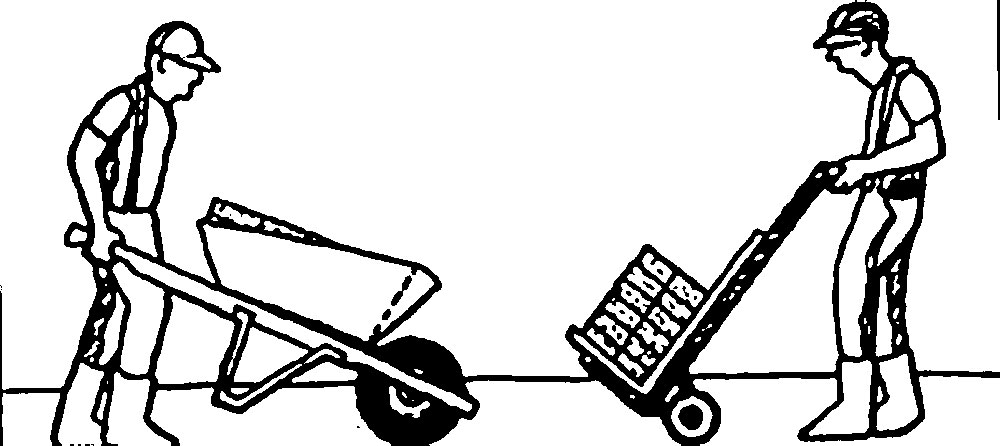

Caretillas y zorras tradicionales para el transporte de los materiales y las herramientas en la obra.

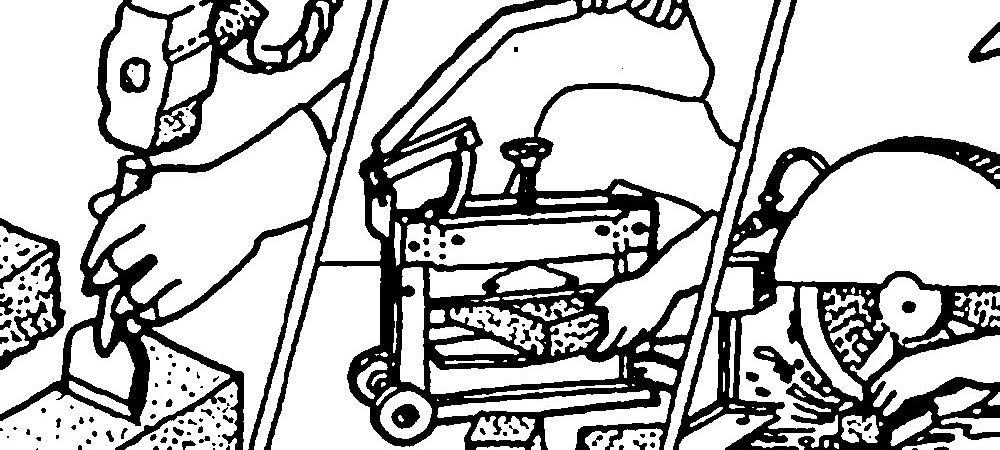

Cinceles, hachuelas, cizallas mecánicas o sierras circulares con disco metálico para partir los adoquines.

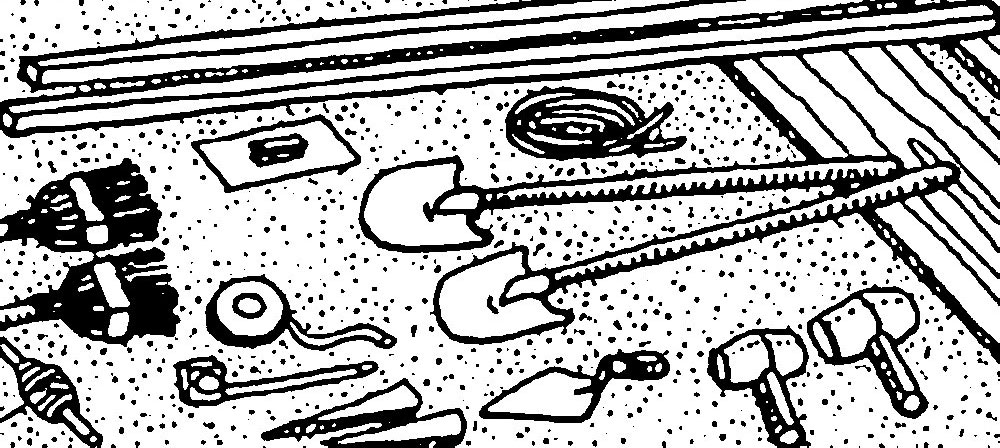

Como herramienta para la construcción, es necesario contar con: 3 codales o reglas (de unos 3 m de largo y 4 cm de sección), tablas o tablones (de apoyo para los colocadores), herramientas varias (Hilos, estacas, nivel de manguera, palustres, llanas, un mazo de caucho por colocador, 2 escobas, 2 palas, cintas métricas, lápices, etc.).

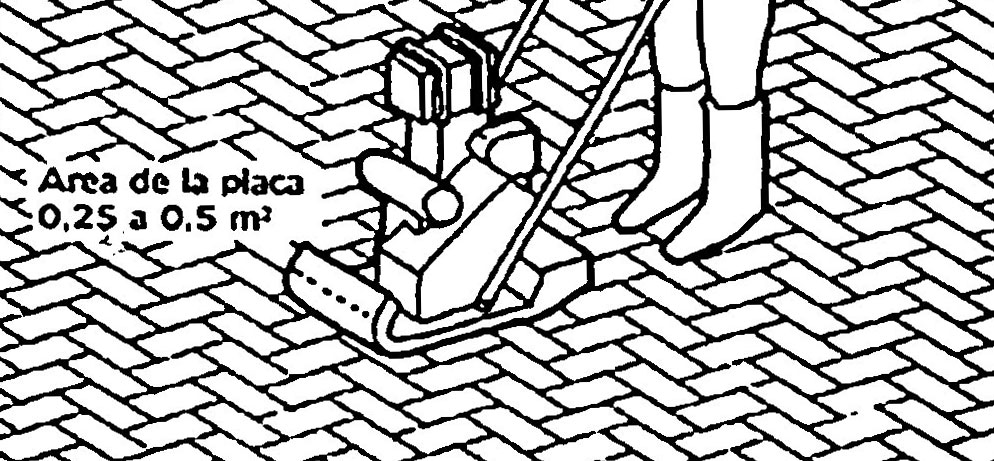

Una vibrocompactadora de pala o ranita para compactar la capa de adoquines. El área de la placa de la compactadota debe ser entre 0,25 m² y 0,5 m2. No se deben utilizar placas más grandes porque pueden fisurar los adoquines, especialmente si éstos tienen 6 cm de espesor.

AMPLIAR [+]

2 - Preparación del terreno natural

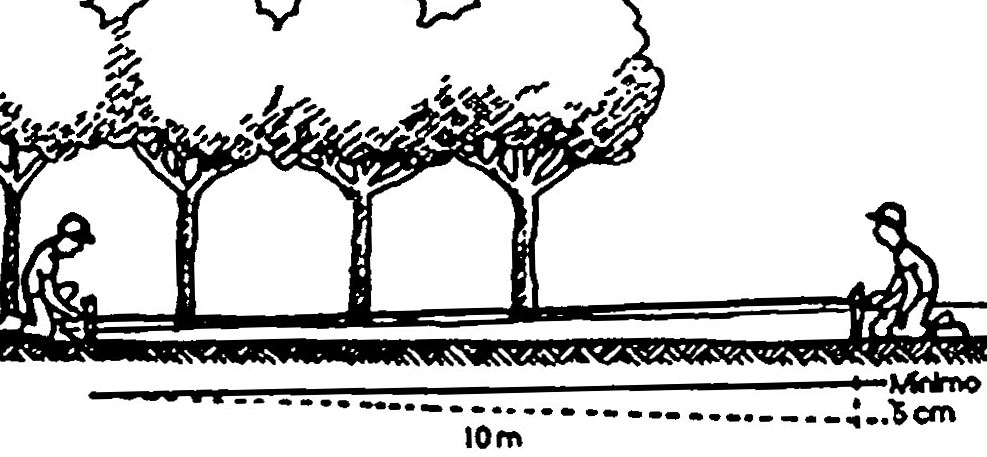

La construcción del pavimento se inicia estudiando la zona por donde se va a construir la vía y preparando el terreno o subrasante. Estos trabajos preliminares son muy diferentes si el pavimento se construye sobre el terreno natural o sobre un pavimento existente. La subrasante debe quedar al nivel indicado y con las mismas pendientes que va a tener el pavimento, para poder colocar capas de igual espesor en toda el área del pavimento.

AMPLIAR [+]

3 - Organización del trabajo

Cuando se tiene completamente definida el área a pavimentar y se han realizado la preparación del terreno, es necesario definir cómo se va a acometer el trabajo; porque éste se tendrá que realizar por tramos, si el área a pavimentar sobrepasa los 10 m2, aproximadamente. Esta organización dependerá del tamaño y de la forma del área a pavimentar (pues no es lo mismo pavimentar calles angostas y largas que estacionamientos o plazas más cuadradas), de la cantidad de equipo y mano de obra disponibles y de los plazos para la obra.

4 - Confinamientos

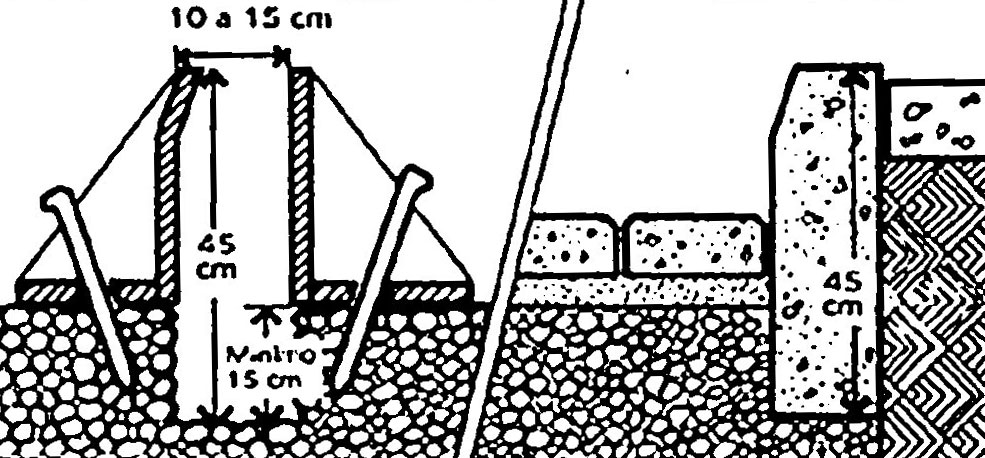

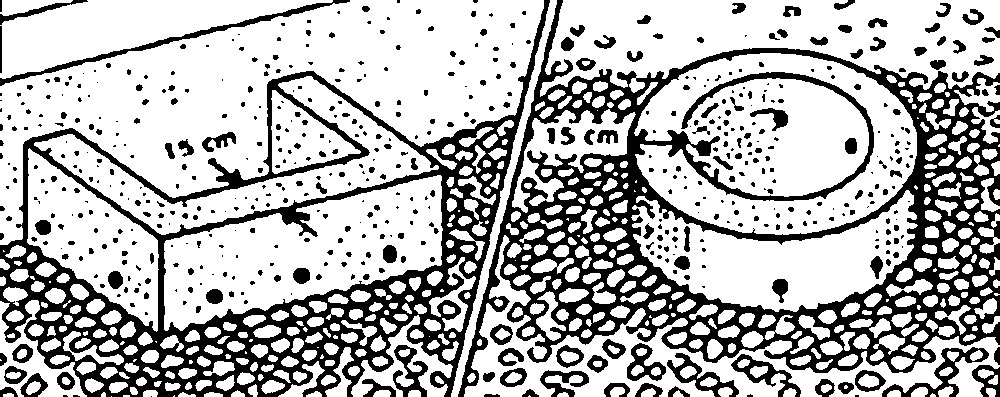

El confinamiento es parte fundamental del pavimento de adoquines, porque evita que el tránsito desbarate la capa de rodadura que va unida por compactación. Se puede hablar de dos tipos de confinamiento: externo, que rodea el pavimento, e interno que rodea las estructuras que se encuentran dentro de éste. Es indispensable construir el confinamiento antes de esparcir la capa de arena, para poder colocar ésta y los adoquines dentro de una caja, cuyo fondo sea la base compactada y sus paredes las estructuras de confinamiento.

AMPLIAR [+]

5 - Esparcido de la capa de arena

Funciones de la capa de arena:

Servir de filtro para el agua que pueda penetrar por las juntas
Capa de acomodo para los adoquines
Al penetrar por las juntas, ayudar a que estos se amarren entre sí.

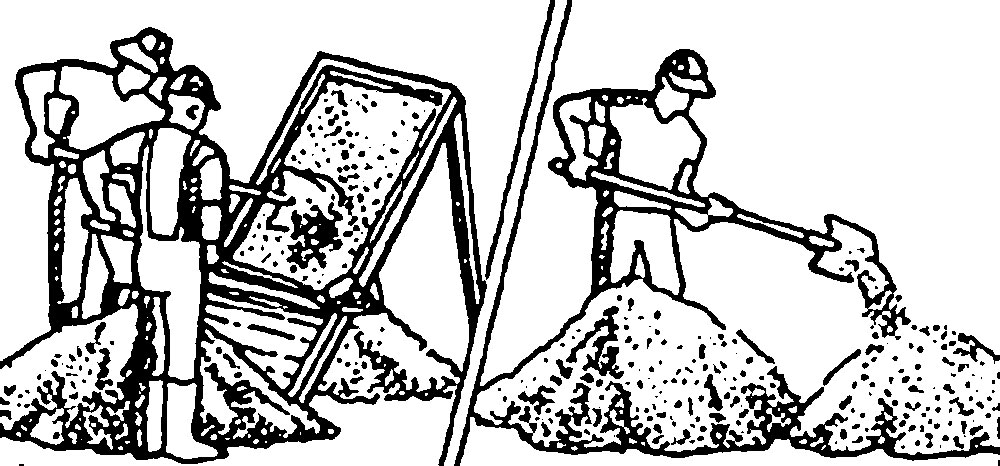

Para asegurar que la superficie final de pavimento de adoquines sea uniforme, es necesario que la calidad de la arena, el espesor en que se coloca y la nivelación de esta capa sean constantes y uniformes. Después de pasar la arena por la zaranda, se traspala, varias veces, hasta que su humedad sea uniforme. Esta arena puede estar húmeda pero no empapada de agua. Si esta así, hay que dejarla que escurra antes de usarla.
La capa de arena tendrá un espesor de 4 cm, antes de colocarle los adoquines, y será uniforme en toda la superficie del pavimento. No se debe utilizar para corregir irregularidades en el terreno.

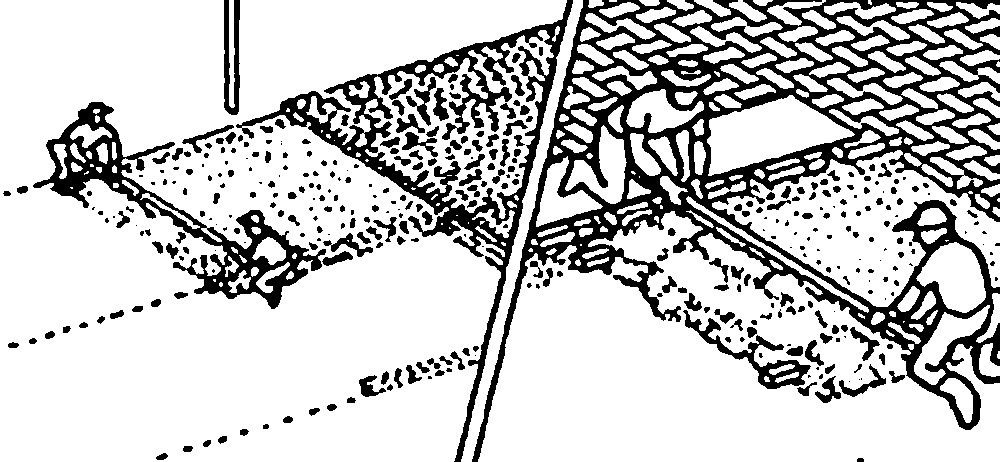

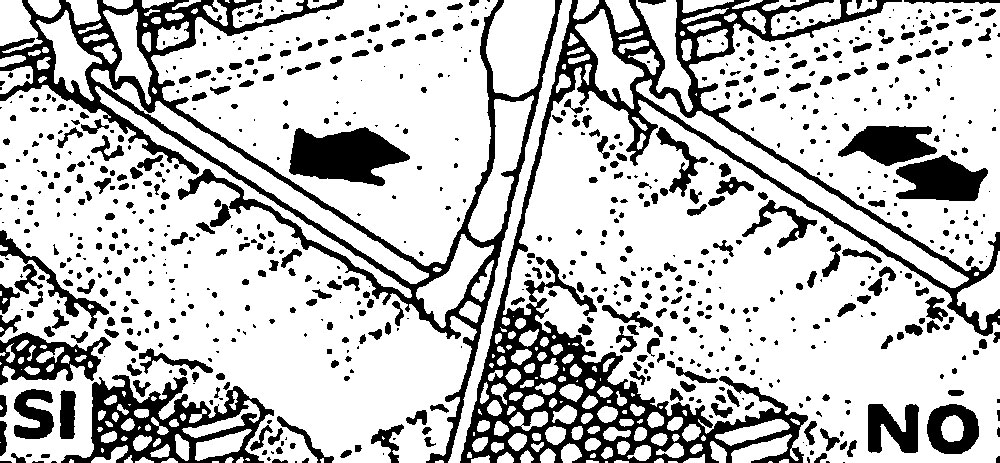

Para colocar la arena se utilizan 3 reglas o codales, de madera o de aluminio, 2 de ellos como rieles y otro como enrasador. Deben tener 4 m de alto. Los rieles se colocan paralelos, a ambos lados de la vía y en el centro, para cubrir todo su ancho con sólo dos pasadas.
Estos rieles se asientan sobre la base ya nivelada, y compactada. En el espacio entre ellos se riega suficiente arena suelta como para que quede un poco para arrastrar. El enrasador lo manejarán, desde fuera de los rieles, dos personas, pasándolo una o dos veces a lo largo sin hacer zigzag.

AMPLIAR [+]

6 - Colocación de los adoquines – Patrón de Colocación

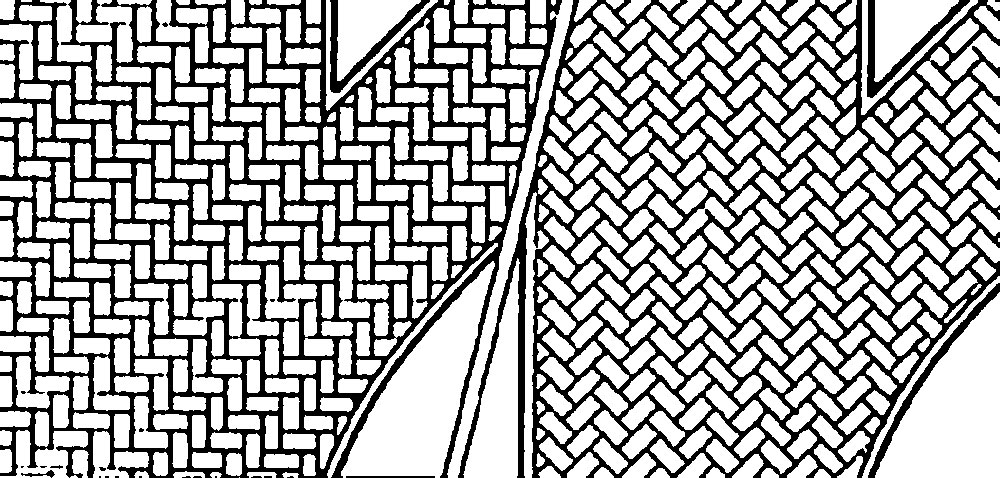

Los adoquines se colocan siguiendo un Patrón de Colocación, que es la manera como van puestos los adoquines, unos al lado de otros; y con un alineamiento, que es la posición del patrón con respecto al eje de la vía. Ambos se deben definir antes de empezar la obra.

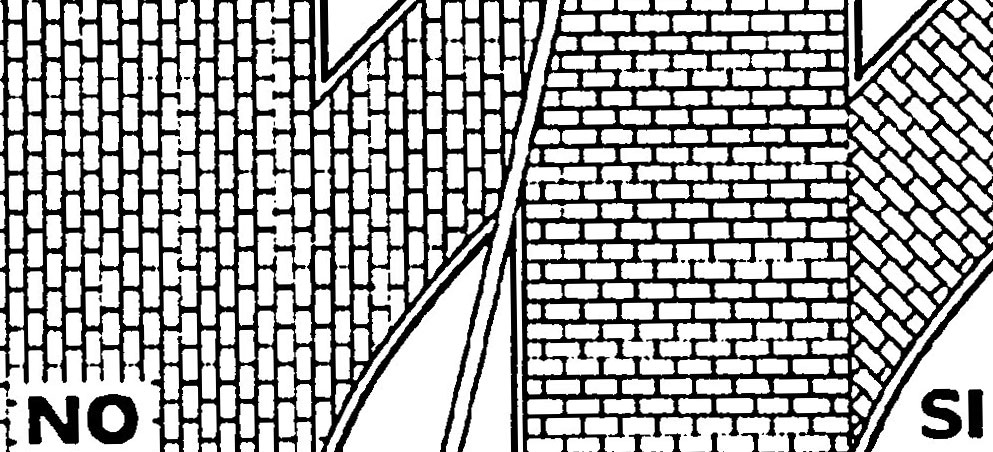

Para el tránsito vehicular no se pueden dejar juntas continuas en el sentido de la circulación de los vehículos, por lo cual hay que buscar que no queden alineadas con el eje de la vía, o el tráfico mayor. Por esto, hay patrones que sólo se usan para tránsito peatonal.
En pavimentos para tránsito vehicular, los adoquines rectangulares Tipo 1 se colocan, preferiblemente, en patrón de espina de pescado, alineado con el eje de la vía o en el ángulo que se desee, por lo cual no hay que cambiar de alineamiento cuando se llegue a curvas o a esquinas.

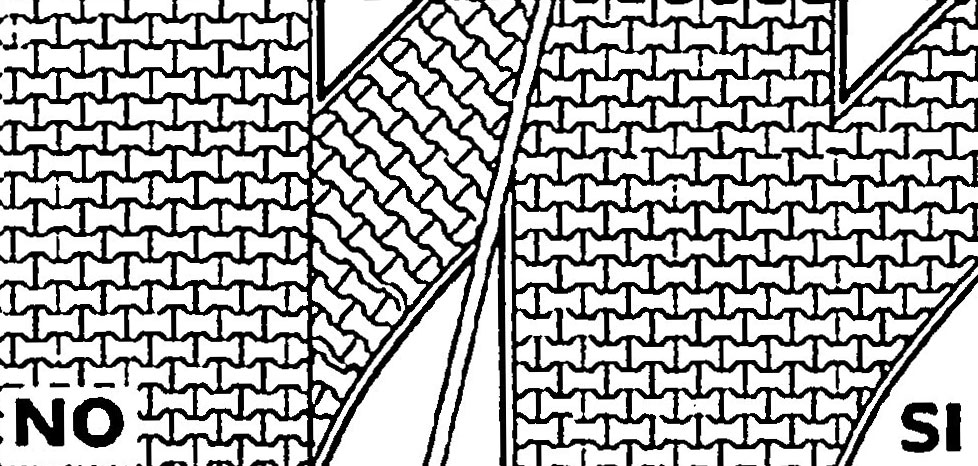

Si se tienen adoquines Tipo 2 con forma de I, cruz, trébol, etc., que sólo se pueden colocar en hileras, se deberá tratar de que queden colocados en hileras atravesadas al eje de la vía principal, pero no es necesario girar el patrón de colocación al llegar a curvas o esquinas, a no ser que se quiera hacer por razones de estética.

AMPLIAR [+]

7 - Colocación de los adoquines

La colocación de los adoquines es una de las actividades más importantes de toda la construcción del pavimento, pues es responsable, en gran medida, de la calidad final de éste. De ella dependerán los niveles, alineamiento del patrón de colocación, regularidad de la superficie, ancho de la junta, etc., que son fundamentales para el buen acabado y durabilidad del pavimento. Como es una actividad manual, en la cual intervienen muchas personas, es importante tener un muy buen control de ella.

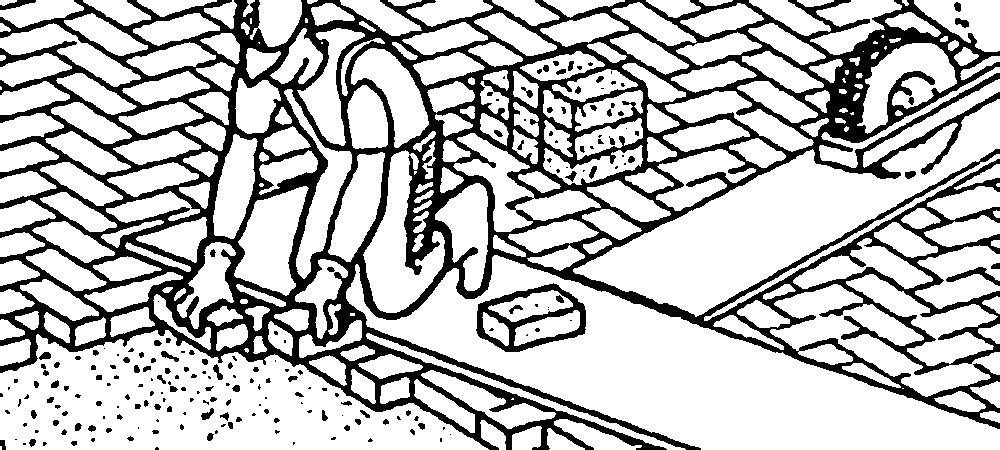

Los adoquines se colocan a mano, por lo cual el colocador deberá usar guantes protectores. Como el colocador trabaja a nivel del piso, deberá asumir la posición que le sea más cómoda o cambiar la posición a lo largo del día, para evitar la fatiga.

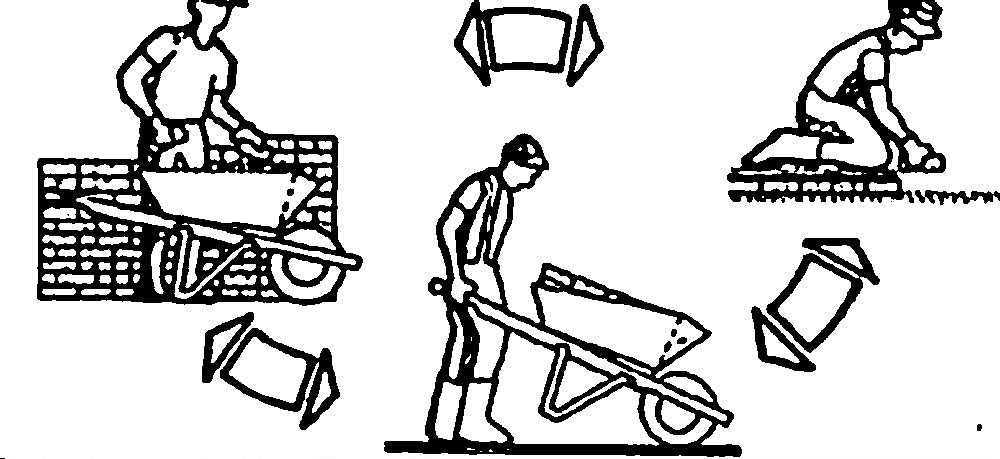

La cuadrilla mínima de trabajo es de tres obreros: el colocador, el que transporta los adoquines y el que prepara el transporte, sin embargo, se pueden tener cuadrillas más grandes o con más colocadores, siempre y cuando la organización de trabajo lo permita.
Durante la colocación de los adoquines y antes de compactarlos, los colocadores se deberán parar sobre tablas, o tablones y se deberán formar caminos para los coches que transporten materiales sobre los adoquines sin compactar.

AMPLIAR [+]

8 - Colocación de los adoquines – Inicio

Cada patrón de colocación tiene una secuencia en la cual se colocan los adoquines para tener un rendimiento óptimo. Esta debe permitir más de un colocador trabajando simultáneamente, colocando 2 adoquines en la misma operación y no tener que meter ninguna pieza en huecos, sólo de lado. Pero para alcanzar esta secuencia hay que iniciar la colocación de una manera definida, que varía con el patrón de colocación y con su alineamiento. Se debe colocar un tramo de ensayo de 2 o 3 m para corregir alineamientos y aprender la secuencia.
Para colocar adoquines en hileras atravesadas (bien sean de los Tipos 1, 2 o 3), se puede usar como guía uno de los lados de la vía o un hilo en su eje. En el primer caso, se colocan unos 25 adoquines, hasta definir el patrón y se continúa con uno o dos colocadores, con dos líneas cada uno, preferiblemente uno más adelante que el otro.
Para colocar la espina de pescado, se debe escoger hacia qué lado se quiere que vaya la diagonal que ésta forma. Si se quiere que avance de izquierda a derecha, se deben colocar 18 adoquines y luego 1 ó 2 colocadores podrán colocar dos hileras, recorriendo la diagonal de adelante hacia atrás. Si se quiere que la espina de pescado avance de derecha a izquierda, sólo se puede tener un colocador que avanzará por la diagonal, colocando una sola hilera hacia delante y luego hacia atrás. Para colocar la espina de pescado en cualquier otro ángulo, se recomienda utilizar el segundo esquema, pero dará más ajustes.

9 - Colocación de los adoquines – Asentamiento y juntas

Además de la uniformidad de la superficie de la capa de adoquines, es importante que las juntas entre estos queden lo más cerradas posibles para que haya un buen funcionamiento del pavimento, sea impermeable y lo ataque menos el agua de lluvia, o de escorrentía, no le crezca pasto, etc.

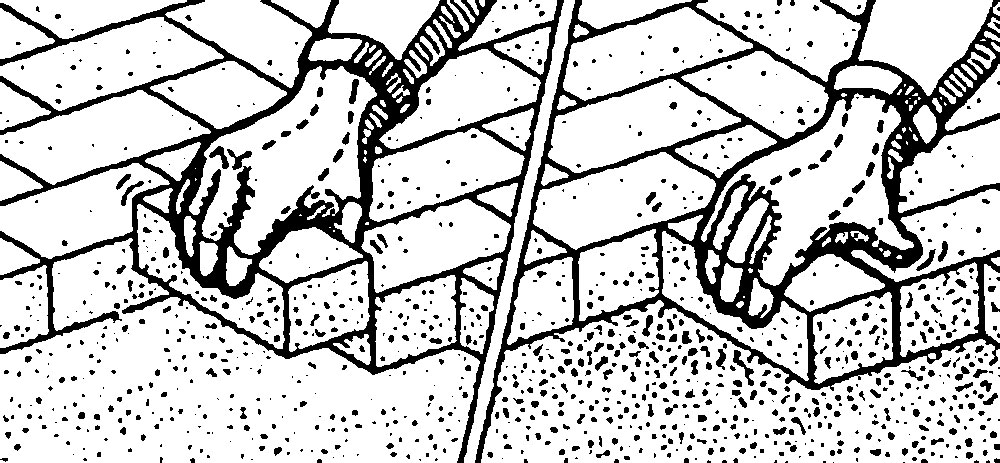

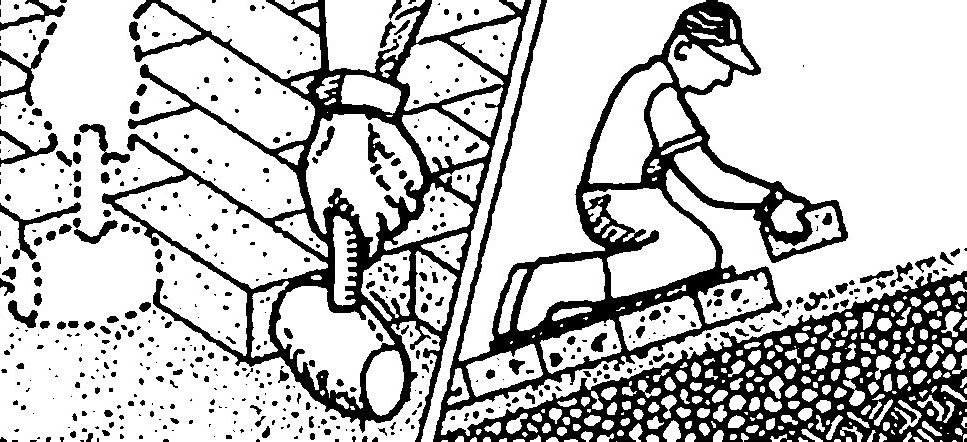

Los adoquines se colocan directamente sobre la capa de arena ya enrasada. Cada adoquín se toma con la mano, y sin asentarlo, se recuesta contra los adoquines vecinos, justo en el punto donde se debe colocar. Después de ajustarlo contra éstos, se descorre hacia abajo y se suelta cuando se ha asentado sobre la arena.
Lo anterior equivale a colocarlos a tope, sin dejar, a propósito, una junta abierta. Por las irregularidades de los adoquines y de la colocación, se genera una junta que, en promedio, debe tener 2,5 mm y que nunca debe ser mayor a 5 mm (medio centímetro), en cuyo caso se debe cerrar con la ayuda de un martillo de caucho.

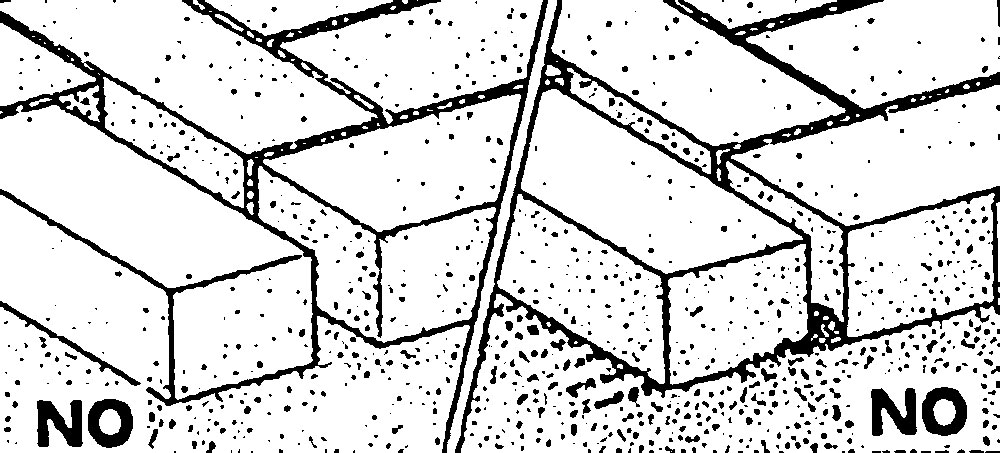

No es correcto asentar el adoquín primero sobre la arena y luego correrlo contra los adoquines vecinos, porque de esta manera se arrastra arena que no va a permitir que quede una junta pequeña.
No es necesario ajustar los adoquines verticalmente, con golpes; pero se recomienda ajustarlos horizontalmente con un martillo de caucho, cuando sea necesario cerrar un poco la junta o conservar el alineamiento horizontal. En vías o zonas con pendiente bien definida, es aconsejable colocar los adoquines de abajo hacia arriba.

AMPLIAR [+]

10 - Compactación inicial

La compactación inicial tiene como funciones: enrasar la capa de adoquines por la parte superior de estos, para corregir cualquier irregularidad en su espesor y en la colocación; iniciar la compactación de la capa de arena bajo los adoquines y hacer que ésta llene parcialmente las juntas de abajo hacia arriba, con lo cual se amarran los adoquines.
Tanto la compactación inicial como la compactación final, que se hace con el sellado de las juntas, se debe hacer con un vibrocompactador de placa o ranita, de tamaño corriente, teniendo cuidado de no utilizar equipos muy grandes en pavimentos con adoquines de 6 cm de espesor porque pueden desfigurarlos.

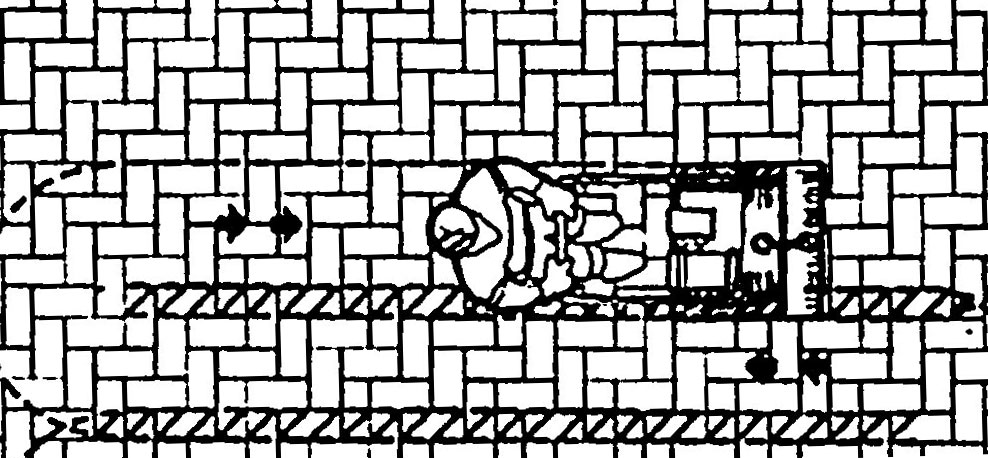

En la compactación inicial se deben dar, al menos, dos pasadas de la placa, desde diferentes direcciones, recorriendo toda el área en una dirección antes de recorrerla en otra, y teniendo cuidado de traslapar cada recorrido con el anterior para evitar escalonamientos.

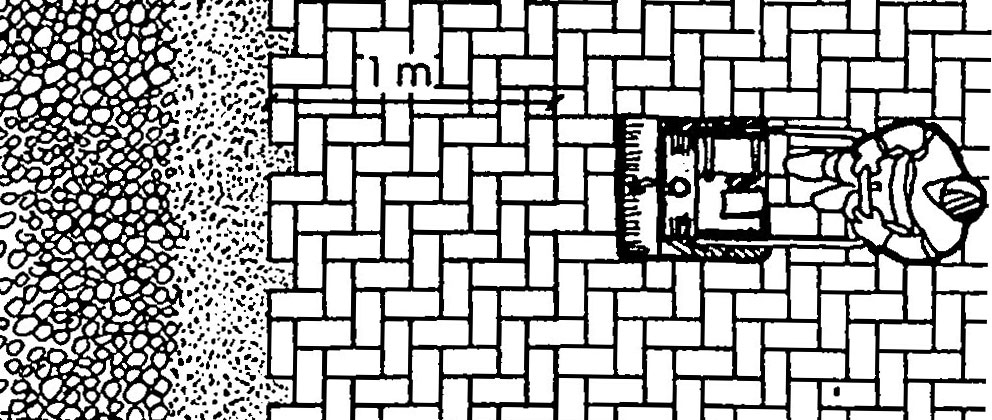

Las labores de compactación y sellado del pavimento se llevarán hasta un metro antes de los extremos no confinados del pavimento, como en los frentes de avances de la obra en la pavimentación de vías, y esa franja que queda sin compactar se terminará con el tramo siguiente.

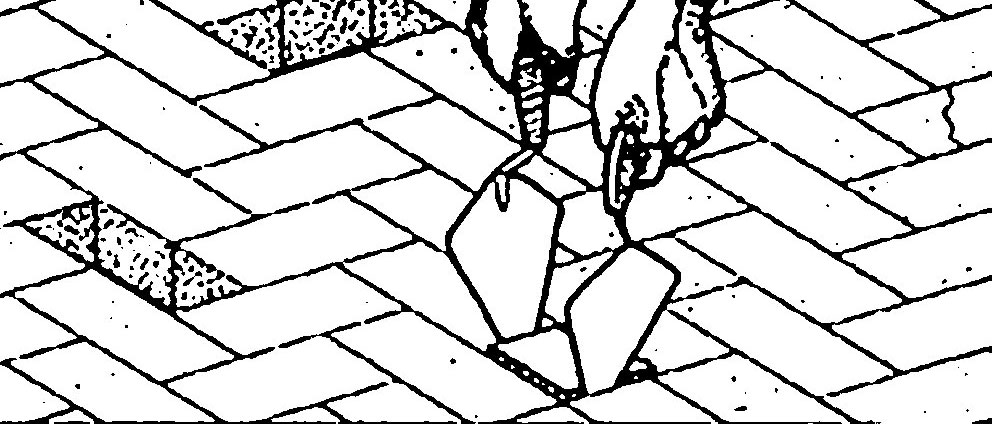

Después de la compactación inicial se deben retirar, con la ayuda de dos palustres o destornilladores, los adoquines que se hayan partido; y se deben reemplazar con adoquines enteros. Esta labor hay que ejecutarla en este momento, porque después del sellado de la junta y la compactación final, será casi imposible hacerlo.

AMPLIAR [+]

11 - Sellado de las juntas

El sellado de las juntas es necesario para que éstas sean impermeables y para el buen funcionamiento del pavimento. Por esto, es importante emplear el material adecuado y ejecutar el sellado lo mejor posible, simultáneamente con la compactación final. Si las juntas están mal selladas, los adoquines quedan sueltos, el pavimento pierde solidez y se deteriora rápidamente.

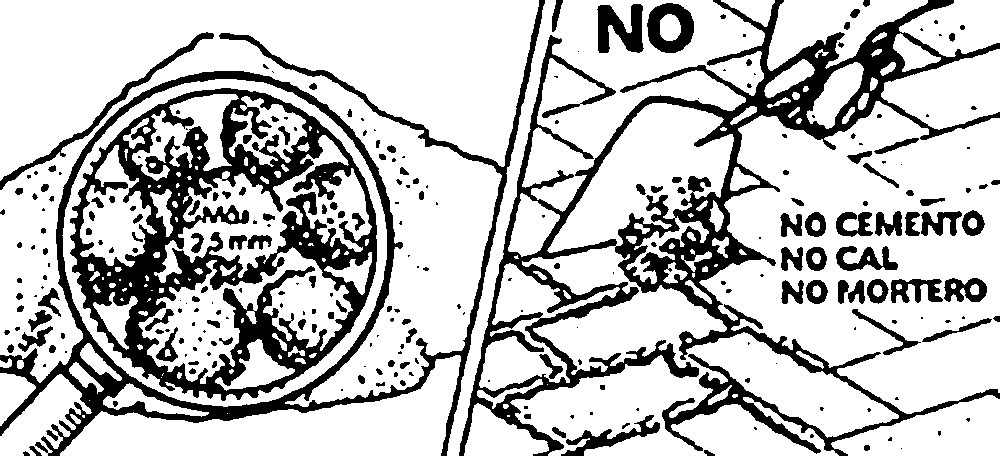

Para sellar las juntas se debe usar una arena fina, como la que se emplea para morteros de revoque o pañete. Para que penetre por las juntas debe estar seca y no tener granos de más de 2,5 mm de gruesos. Nunca se le debe adicionar cemento, cal o reemplazarla por mortero, pues el sello quedaría quebradizo y se saldría con el tiempo.
Por lo general no se requiere de más de 3,5 l de arena por m cuadrado de adoquines.
La arena se esparce sobre los adoquines, formando una capa delgada, que no los alcance a cubrir totalmente, y se barre con escobas o cepillos de cerdas duras, tantas veces como sea necesario para que llene la junta. Este barrido se hace alternado con la compactación final o simultáneo con ésta, si se dispone de personal.

AMPLIAR [+]

12 - Compactación final y limpieza

La compactación final de los adoquines es la encargada de darle firmeza al pavimento, por lo cual no se debe ahorrar ningún esfuerzo en ella. Sin embargo, aunque ésta se haga muy bien, el tráfico posterior lo seguirá compactando y acomodando, tanto a los adoquines como al sello de arena de las juntas.

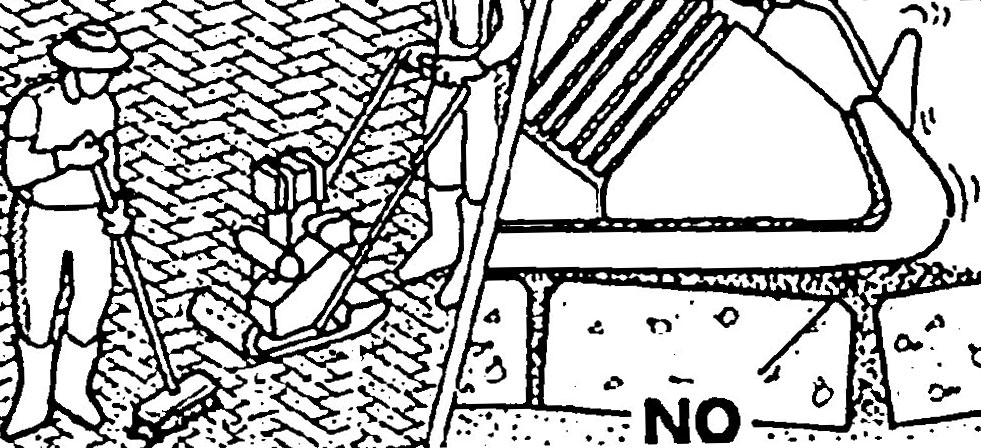

La compactación final se hará con el mismo equipo y de la misma manera que la compactación inicial; pero con el barrido simultáneo o alterno, del sello de arena. Es muy importante que la arena no se empaste sobre los adoquines ni que forme morros que hagan hundir los adoquines al pasar la placa vibrocompactadora sobre ellas.

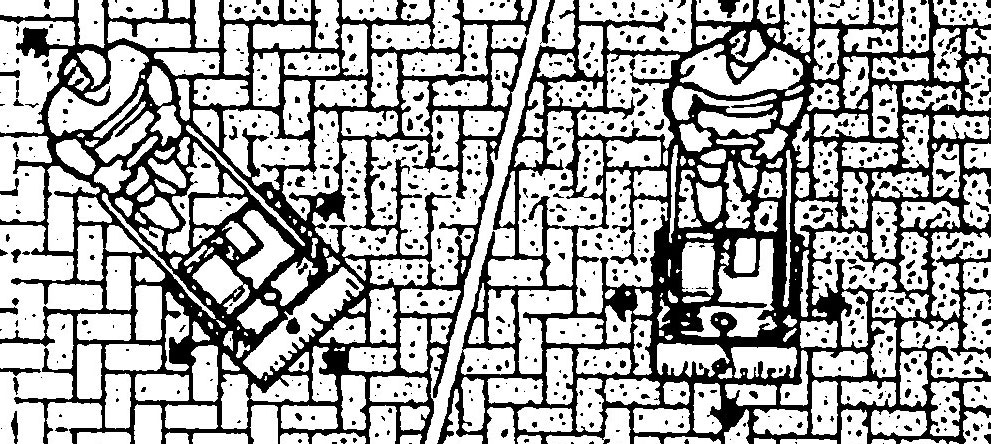

Se deberán dar, al menos, cuatro pasadas con la placa vibrocompactadora, en diferentes direcciones y recorridos, y traslapando cada recorrido para que los adoquines queden completamente firmes. Una vez terminada la compactación, se podrá dar al servicio el pavimento.

AMPLIAR [+]
